철골 구조물의 도장 품질을 평가할 때 대부분의 사람들은 넓은 평면 부위의 도막두께만 중요하다고 생각합니다.
하지만 실제 부식은 평면보다 모서리(Edge) 부분에서 먼저 발생하는 경우가 많습니다.
그래서 국제 도장 검사 기준과 품질관리 규정에서도 모서리 부위의 도막 상태를 중요하게 관리하고 있으며, 철골 구조물·교량·플랜트·조선소 등에서는 모서리 도막두께 측정이 필수 검사 항목으로 취급되고 있습니다.
이번 글에서는 왜 모서리 도막두께 측정이 중요한지, 일반 도막측정기로 측정이 어려운 이유는 무엇인지, 그리고 DeFelsko PosiTector 6000-F45S1 / N45S1 45° 마이크로 프로브가 왜 필요한지 자세히 알아보겠습니다.
철골 구조물은 왜 모서리에서 먼저 부식될까?
철골 구조물은 제작 과정에서 절단, 용접, 가공 작업을 거치게 됩니다.
이 과정에서 형성된 모서리는 평면과 비교해 도장 두께가 얇아지는 경향이 있습니다.
도장 작업 시 페인트는 자연스럽게 평면에 많이 쌓이고 모서리 부분은 상대적으로 얇게 형성됩니다.
이를 Edge Effect라고 부릅니다.
특히 다음과 같은 환경에서는 모서리 부식이 빠르게 진행될 수 있습니다.
- 해안 지역
- 화학 플랜트
- 발전소
- 조선소
- 교량 구조물
- 야외 철골 구조물
따라서 모서리 부분의 도막두께 확보는 구조물 수명과 직접적인 관련이 있습니다.
모서리 도막두께 측정이 중요한 이유
1. 부식 예방
철골 구조물의 내구성을 확보할 수 있습니다.
2. 유지보수 비용 절감
조기 부식을 예방하여 보수 비용을 줄일 수 있습니다.
3. 품질관리 기준 충족
ISO 19840, SSPC-PA2 등의 기준 대응이 가능합니다.
4. 발주처 품질 요구 대응
공공기관 및 대형 프로젝트에서는 도막 검사 성적서 제출이 요구되는 경우가 많습니다.
일반 도막측정기로 모서리 측정이 어려운 이유
대부분의 도막측정기는 평면 측정을 기준으로 설계됩니다.
하지만 모서리에서는 다음과 같은 문제가 발생합니다.
- 프로브 접촉 면적 부족
- 측정 각도 불안정
- 반복 측정 편차 증가
- 좁은 공간 접근 어려움
특히 H빔 내각부나 용접부 주변은 일반 프로브가 접근하기 어려운 대표적인 구간입니다.
45° 마이크로 프로브가 필요한 이유
이러한 문제를 해결하기 위해 개발된 것이 바로 45° 마이크로 프로브입니다.
프로브 끝단이 45도로 설계되어 있어 일반 프로브보다 훨씬 쉽게 모서리와 협소 공간에 접근할 수 있습니다.
측정 가능한 위치
- 철골 모서리
- H빔 내부
- 내각부
- 용접부
- 좁은 틈새
- 소형 금속 부품
- 플랜지 연결부
실제 현장에서는 검사 시간 단축 효과도 매우 큽니다.
DeFelsko PosiTector 6000-F45S1
F45S1은 철 소재 전용 모델입니다.
전자유도 방식을 사용하며 철 또는 강철 위 비자성 코팅 두께를 측정합니다.

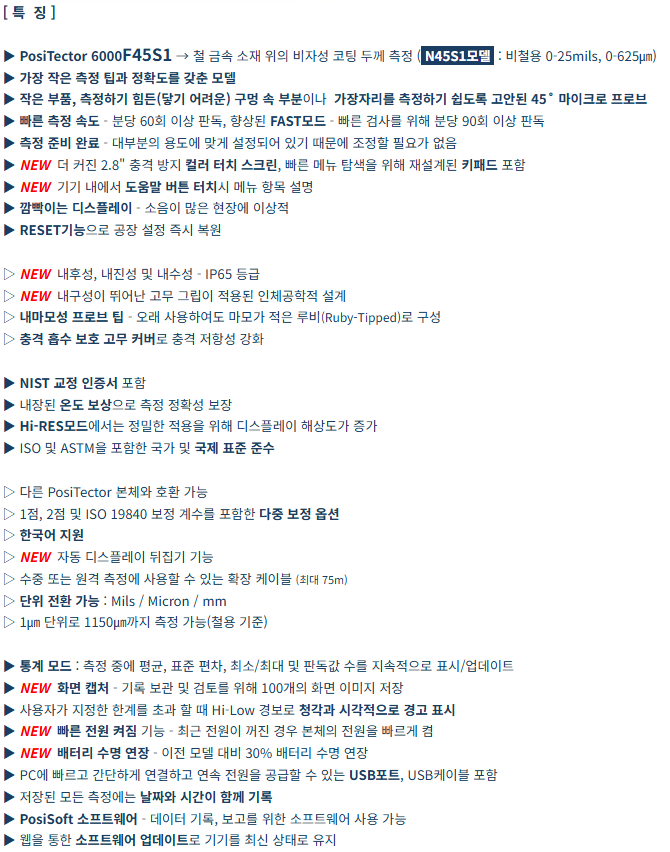

주요 특징
- 45° 마이크로 프로브

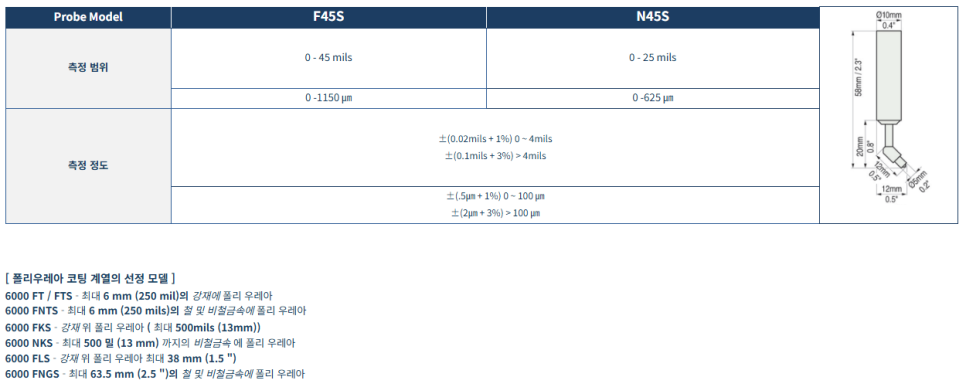

- 측정 범위 0~1150μm
- 높은 반복 측정 정확도
- NIST 교정 인증서 포함
- IP65 방진·방수
철골 제작 업체와 교량 유지보수 업체에서 많이 사용됩니다.
DeFelsko PosiTector 6000-N45S1
N45S1은 비철 금속 전용 모델입니다.
와전류 방식을 사용하며 알루미늄 및 비철 금속 위 코팅 두께를 측정합니다.
주요 특징
- 45° 마이크로 프로브
- 측정 범위 0~625μm
- 알루미늄 구조물 측정
- 자동차 및 항공 부품 검사 적합
ISO 19840 도막검사에도 적합
최근 플랜트 및 교량 현장에서는 ISO 19840 기준 적용이 증가하고 있습니다.
이 기준에서는 단순 평균 도막두께뿐 아니라 특정 위치의 최소 도막두께도 중요하게 평가합니다.
특히 모서리와 용접부는 가장 취약한 위치로 분류되기 때문에 정확한 측정 장비 선택이 중요합니다.
마무리
철골 구조물의 수명은 눈에 보이지 않는 작은 부분에서 결정되는 경우가 많습니다.
특히 모서리와 용접부는 가장 먼저 부식이 시작되는 위치이므로 정확한 도막두께 관리가 필수입니다.
일반 도막측정기로 접근하기 어려운 모서리, 내각부, 좁은 틈새를 측정해야 한다면 DeFelsko PosiTector 6000-F45S1 및 N45S1 45° 마이크로 프로브는 매우 효과적인 솔루션이 될 수 있습니다.
(주)유유계기교역상사에서는 DeFelsko 정식 대리점으로서 제품 공급뿐 아니라 검교정 대행, 기술 상담, 사용 교육까지 지원하고 있습니다.
